TL431恒流方式电路图详解

led驱动电源直接决定led灯的可靠性与使用寿命，led的特性需要恒流驱动，才可以保证亮度均匀，长期可靠的发光，以下介绍了流行的tl431的几种恒流方式，一起来了解下。

1、单个TL431恒流电路

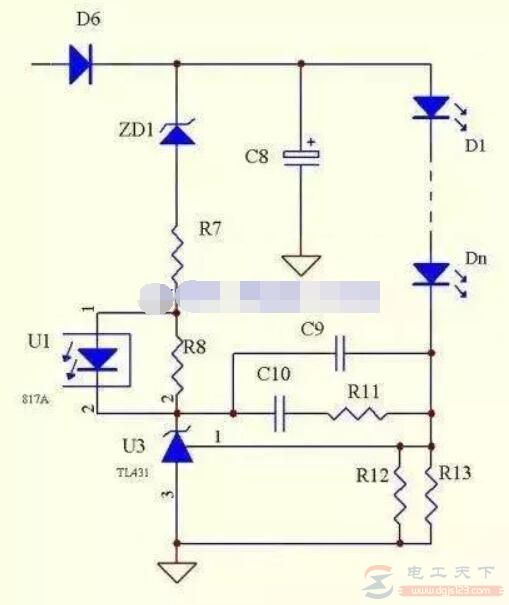

图1：利用单个TL431恒流的示意图

原理：此电路利用了431的2.495V的基准来做恒流，同样限制了LED上面的压降，但优点与缺点同样明显。

优点：电路简单，元器件少，成本低，因为TL431的基准电压精度高，R12,T13只要采高精度电阻，恒流精度比较高。

缺点：由于TL431是2.5V基准，故恒流取样电路的损耗极大，不适合做输出电流过大的电源。

该电路的致命缺陷是不能空载，故不适合做外置式的LED电源。

这个电路的恒流点计算公式：ID=2.495/(R12//R13)，取样电阻R12，R13的功率为PR=2.495*2.495/R13)，对于小功率电源来说，这个功率的损耗相当可观，不建议采用此电路做电流大于200mA的产品。

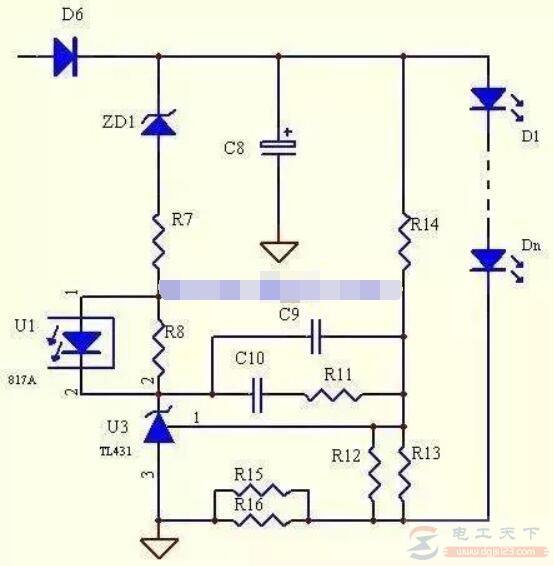

2、单个TL431恒流改进型电路
