7805使用时严重发热什么原因

7805是一款线性三端稳压器件，在电路中如果需要5V电源，一般常选用该IC来产生5V电压。7805使用很简单，只要外接两个滤波电容即可工作，但如果使用不当，就可能出现严重发热，甚至损坏。

如下图所示：

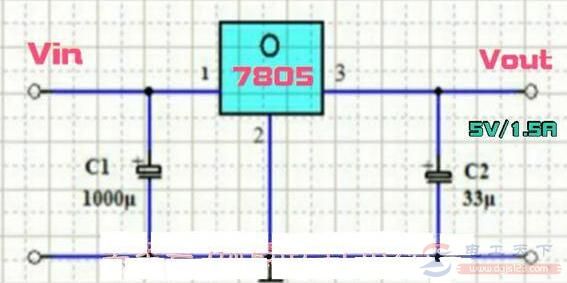

图1：7805构成的5V稳压电源

7805稳压IC的最高允许输入电压为35V，输出电压为5V，最大输出电流为1.5A，正常工作时要求的最小压差为2V。即7805内部电路正常工作时，要求的最低输入电压为7V，如果小于此值，将无法输出稳定的5V电压。
