串联反馈式稳压电路的工作原理说明

一个典型的串联反馈式稳压电路，由基准电压、比较放大、调整、取样等几部分组成，那么串联反馈式稳压电路的工作原理是什么样的，下面与电工天下小编一起来了解下。

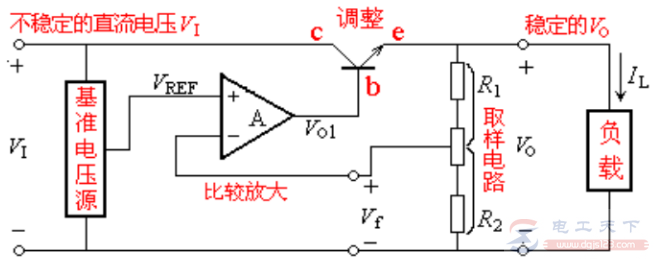

如下图：

1、输入电压变化而负载电流保持不变

输入电压VI增加，必须会使输出电压V0有所增加，输出电压经过取样电路取出一部分信号Vf与基准源电压VREF比较，获得误差信号ΔV。误差信号经放大之后，用V01去控制调整管的管压降VCE增加，可以抵消输入电压增加的影响。

2、负载电流变化而输入电压保持不变
