一例多路恒流源电路
时间：2022-12-12作者：佚名
|

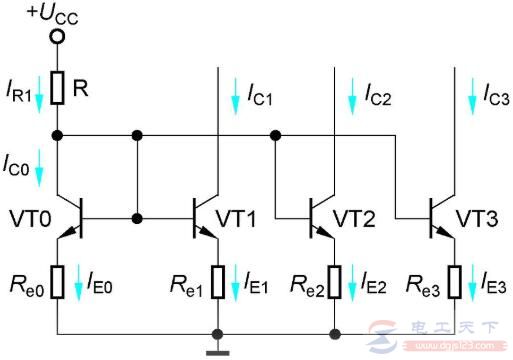

多路恒流源电路 集成运放是一个多级放大电路，需要多路恒流源电路分别给各级提供合适的静态电流，可以用一个基准电流获得多个不同的输出电流，以适应各级需要。 如下所示电路是在比例恒流源基础上得到的一种多路恒流源电路，IR 为基准电流，IC1、IC2 和 IC3 为三路输出电流。由于各管的 b-e 间电压 UBE 数值大致相等，因此得到近似关系为：
图1：多路恒流源电路 |
