如何按照电路图接对线路

谈到按照电路图连接线路，以接好电机正反转控制线路为例，在测试完成后使电机正常运行，这是入门的电路知识，在学会看电路图的基础上接对线路并正常运行，才说明你对电路图的理解，以及实际接线是正确的。

1、学会看电路图

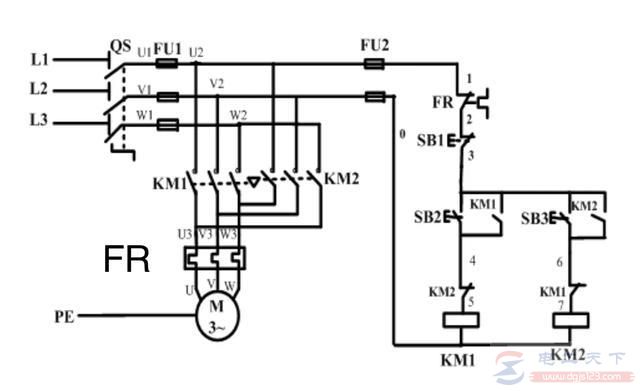

以电机正反转控制线路图为例，左边是主回路，右边是控制回路。

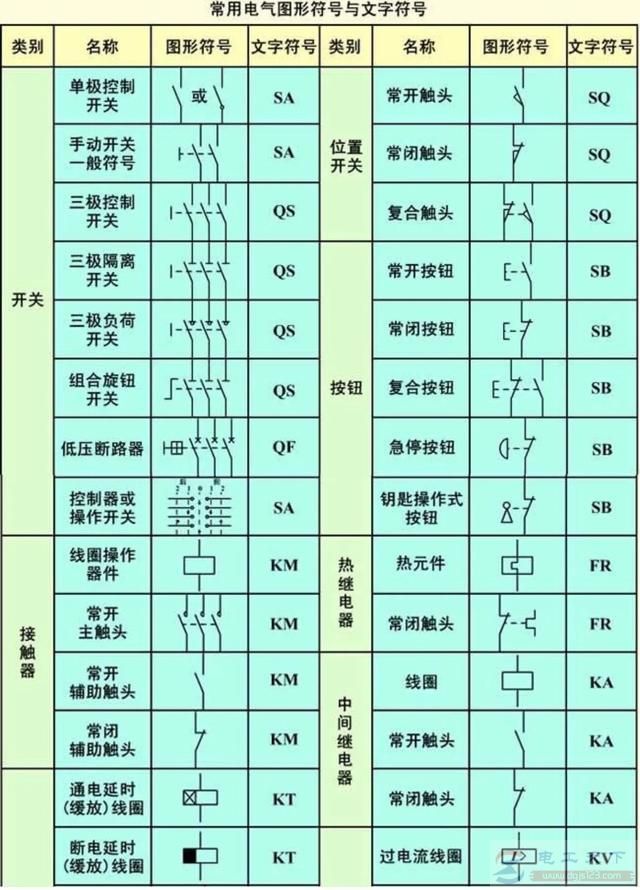

2、了解电气符号

首先，必须知道电路图中的所有电气元件是什么。这个图中用到了控制开关、按钮、继电器、继电器常闭触头、接触器和接触器的常开、常闭辅助触头。

3、了解电气元件的功能

抛开开关和按钮不说，继电器是用于过载保护，接触器是用于通过控制线路的按钮来导通和断开主线路。

4、了解如何控制

按钮SB2是常开状态，按下SB2后控制回路左侧通电，接触器KM1线圈通电，主回路KM1导通，电机通电运行，正向运行。
