一例±6V稳压电源的电路原理图

±6V稳压电源的电路原理图

在电路设计中，如果需要±6V的稳压电源，则可选用三端稳压集成电路7806和7906，这种电路比较简单，外围元件少，占用的PCB板面积不大。

以下是具体的电路图：

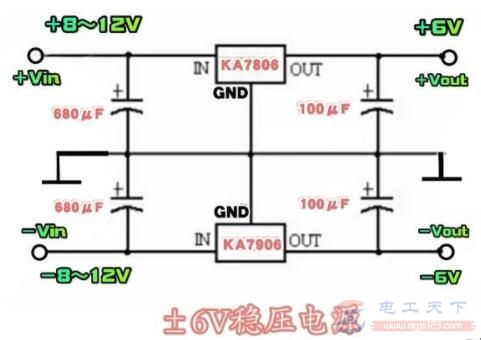

图1：±6V稳压电源电路原理图

图中KA7806和KA7906为常用的三端稳压集成电路，输出电压分别为＋6V和－6V，最大输出电流皆为1.5A，工作时的压差最小为2V。

本电路只要元件良好，焊接无误，不用调试即可正常工作。如果电路的压差较大或负载电流较大，KA7806和KA7906需要外加面积合适的散热片。该±6V稳压电源的最大输出电流可达1.5A。

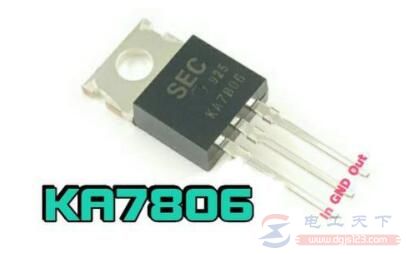

图2：KA7806的外形及引脚排列

上图为TO-220封装的KA7806的引脚排列，其自身散热片与GND引脚相通。

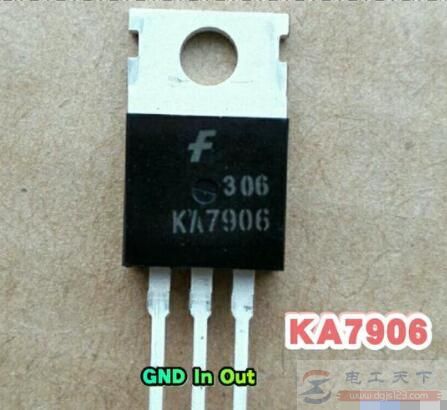

图3：KA7906的外形及引脚排列

KA7906的引脚排列与KA7806不同，使用时引脚不能接错，否则会损坏KA7906。
