TDA7052BTL功放IC制作迷你有源音箱电路

分享一款采用TDA7052 BTL功放IC制作的迷你有源音箱，采用手机充电宝供电，MP3输出的音频信号作为音源，能够直接驱动扬声器来放音，电路简单，效果不错。

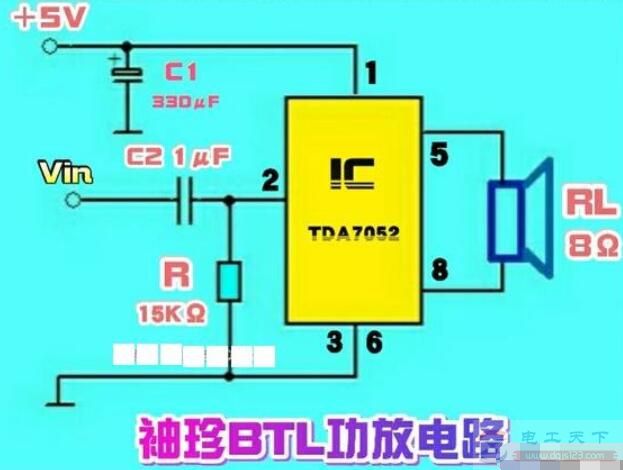

图1：TDA7052构成的BTL功放电路

TDA7052是一款外围元件极少的单声道BTL功放IC（TDA7053为双声道BTL功放IC），能够在1.8～15V电压下工作，静态工作电流只有4mA。在电源电压为6V，RL为8Ω时，其输出功率可达1.2W。

TDA7052的②脚为音频信号输入端，MP3输出的音频信号由该端输入，④脚和⑦脚为空脚。输入耦合电容C2可选用无极性的独石电容，RL为8Ω的扬声器。

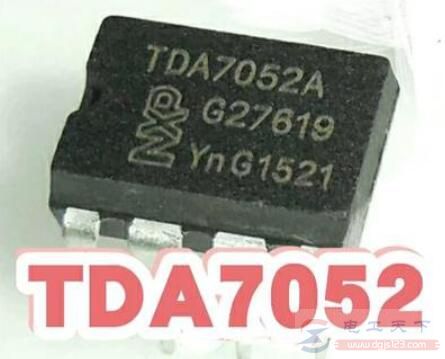

图2：DIP-8封装的TDA7052

TDA7052有DIP-8和SOP-8两种封装。在制作时迷你有源音箱时，如果在万能板上焊接，可选用DIP-8封装。

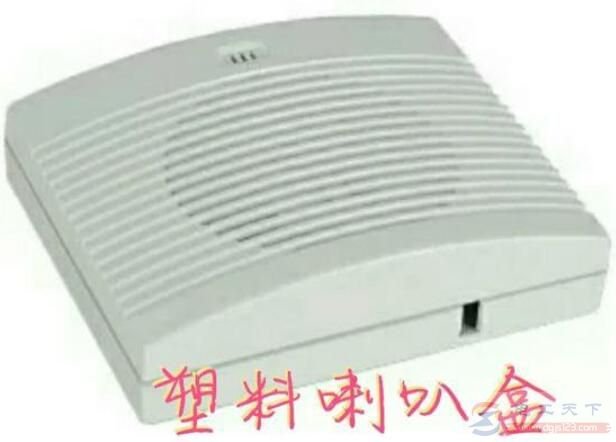

图3：塑料喇叭盒

整个BTL功放电路板和扬声器装在塑料喇叭盒内，在使用时通过MP3来调整扬声器的音量大小。
