一例dc12～85v通用led地摊灯的电路原理图

以下是dc12～85v通用led地摊灯的电路原理图：

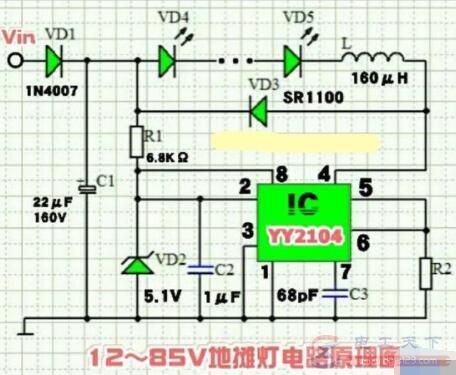

图1：LED地摊灯的电路原理图

YY2104是LED地摊灯中常用的一款降压恒流驱动IC，工作电压范围为12～85V，该IC可以通过外部电阻来设定LED灯珠的工作电流（工作电流可以在数十mA～850mA范围内调整），该IC还可以在其EN端（②脚）接入PWM信号来对LED进行调光。

VD1为保护二极管，可以防止电源接反损坏电路中的元件。VD2为5.1V的稳压二极管。VD3为1A/100V的肖特基二极管。VD4～VD5为多个串联的LED灯珠（只画了两个LED灯珠，省略了一些灯珠）。C1为电源滤波电容。
