555定时器的仿真测试说明

有关555定时器的小知识，如何对555定时器进行仿真测试，可以采用电子仿真软件MultisimV11.0来搭建仿真电路测试，以下是555定时器的完整测试过程，一起来了解下。

为了测试555定时器的功能，采用电子仿真软件MultisimV11.0进行搭建仿真电路测试。

如下图：

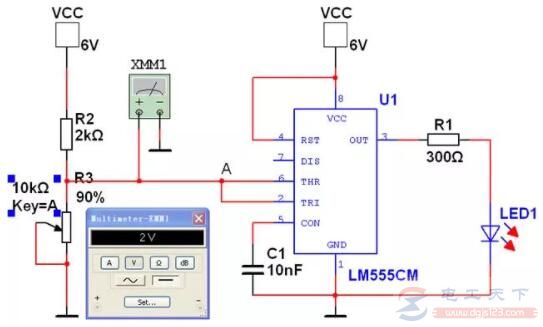

图1：555定时器仿真测试

当A点电位为0V时，555定时器低触发端（2脚）有效，3脚输出高电平，LED1被点亮。
