一例用3DD15D制作的可调稳压电源电路图

3DD15D制作的可调稳压电源电路图

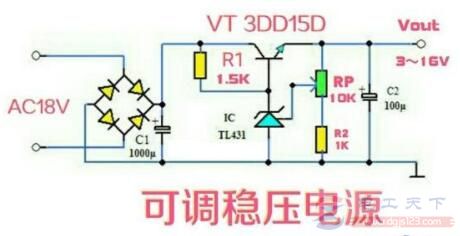

下图中TL431是一款输出电压可调的精密基准电压源集成电路，输出电压可在2.5～36V范围内调整。TL431给大功率三极管3DD15D的基极提供一个稳定的基准电压，电路的输出电压Vout与电阻R2和RP的阻值有关，调整RP的阻值即可改变输出电压。

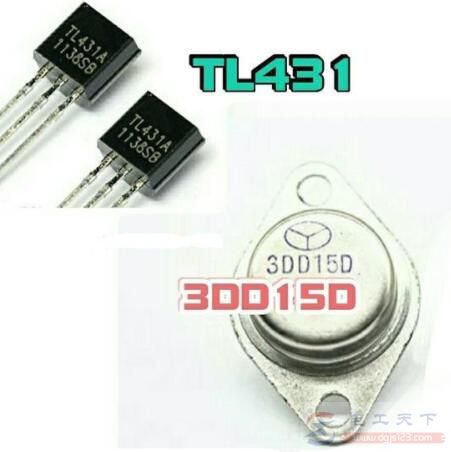

图1：精密基准电压源集成电路

上图中，整流桥的输入电压为交流18V，该电压经整流桥整流及C1滤波后，产生一个不太稳定的直流电压。该直流电压经3DD15D稳压后，输出是稳定可调的直流电压。
