锂电池充电板电路的工作原理图

当充电宝的主板坏掉时，如果需要单独使用内部的锂电池，添加一个4.2V的锂电池充电板，就可以使用5V手机充电器给锂电池充电，以下是这种锂电池充电板的电路工作原理及使用方法，供大家参考。

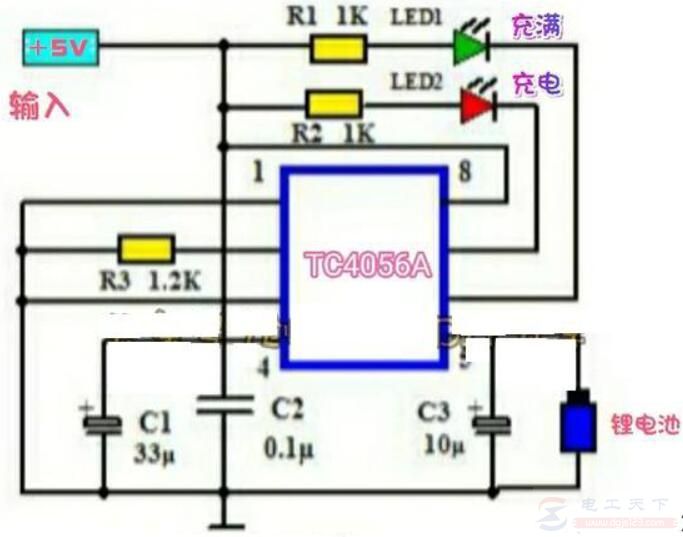

图：1A锂电池充电板的电路原理图

普通锂电池充电板大多采用TC4056或TC4057这类锂电池充电IC设计，这里选用充电电流为1A的TC4056充电板（TC4057构成的充电板的充电电流为0.5A），其电路原理如上图。

该充电IC是一款大电流的线性锂电池充电IC，工作电压典型值为5V（可以使用5V手机充电器作为充电电源），输出的充电终止电压为4.2V，最大充电电流为1A，且可以通过外置电阻来设定充电电流的大小。
