一例简单的红外遥控电路识图分析
时间：2022-12-12作者：佚名
|

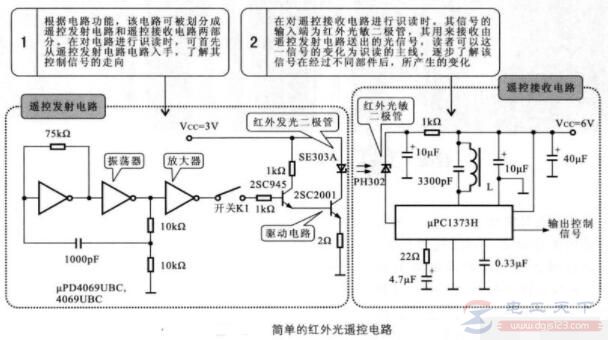

根据电路功能将电路分为发射和接收两部分，分别进行分析，找出电路中主要元器件，了解其功能，根据信号的流程逐一分析。 以下就是红外光遥控电路，如下图：
|
