一例电烙铁恒温电路图分析

电烙铁恒温电路图

恒温电烙铁通过软磁材料与磁钢的吸合和分离，实现自动控温。

当焊头温度在恒温值以下时，连接在焊头端的磁性温度传感器吸住永久磁铁，使磁钢连杆上的触点接通，电源送给发热元件，使焊头温度逐步上升。

当温度高于恒温时，加热元件失去磁性，电源切断，停止加温。如此周而复始地使电源自动接通或断开，升温与降温，保持电烙铁处于恒温状态。如果改变加热元件的型号，则可以得到不同的恒温值。

如图：

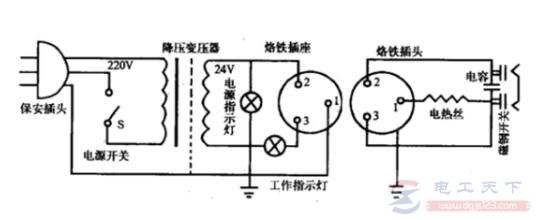

图：电烙铁恒温电路
