DB9公头母头接口引脚的定义

有关DB9公头母头接口的小知识，DB9公头母头各引脚的定义，主要包括RS-232端（DB9母头/孔型）引脚定义，RS-232端（DB9公头/针型）引脚定义两部分的内容，供大家学习。

DB9公头母头接口定义

1、RS-232端（DB9母头/孔型）引脚定义

引脚序号 2 3 5 1、4、6 7、8

信号定义 TXD RXD 地 内部相连 内部相连

注：该口可直接插入计算机的COM口

2、RS-232端（DB9公头/针型）引脚定义

引脚序号 2 3 5 1、4、6 7、8

信号定义 RXD TXD 地 内部相连 内部相连

注：该口可接与计算机通讯的设备

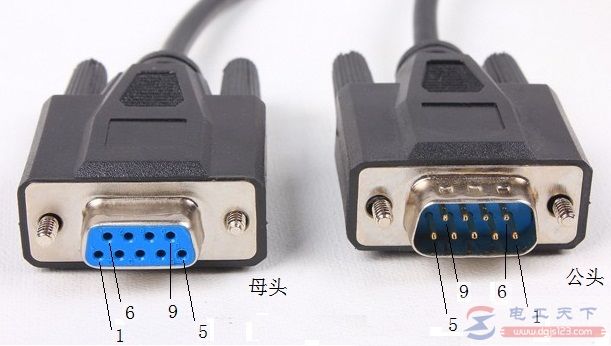

DB9公头母头实物及引脚

在做开发减肥经常会用到串行接口，一般9针的串行接口居多。

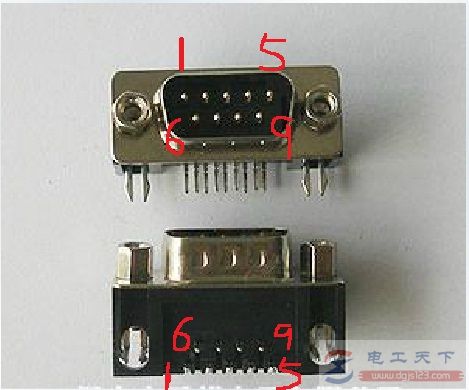

如下图：

公头母头用于连接线的采用上图封装。但用于开发板时，采用90度弯角插针的封装。

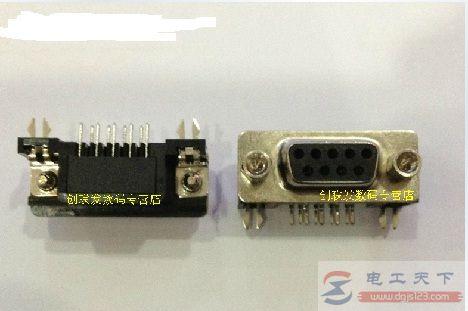

如下图：

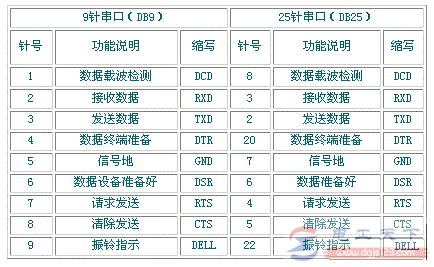

各引脚的定义为：

以上就是DB9公头母头接口引脚定义的相关知识，希望对大家有所帮助。
