调频电路与鉴频电路入门知识

本文介绍了调频电路与鉴频电路的基础内容，能够完成调频功能的电路就叫调频器或调频电路，可以完成鉴频功能的电路叫鉴频器或鉴频电路，有时也称之为频率检波器。

调频电路与鉴频电路

一、调频是使载波频率随调制信号的幅度变化，而振幅则保持不变。

二、鉴频则是从调频波中解调出原来的低频信号，它的过程和调频正好相反。

1、调频电路

能够完成调频功能的电路就叫调频器或调频电路。

常用调频方法是直接调频法，用调制信号直接改变载波振荡器频率的方法。

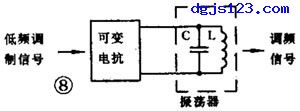

图8画出了大意，图中用一个可变电抗元件并联在谐振回路上。用低频调制信号控制可变电抗元件参数的变化，使载波振荡器的频率发生变化。

2、鉴频电路

能够完成鉴频功能的电路叫鉴频器或鉴频电路，有时也叫频率检波器。

鉴频的方法通常分二步：第一步先将等幅的调频波变成幅度随频率变化的调频 — 调幅波，第二步再用一般的检波器检出幅度变化，还原成低频信号。

常用的鉴频器有相位鉴频器、比例鉴频器等。
