一文看懂电路串联与并联方式

有关电路的基础知识，在电工电子线路当中，连接方式分为三种，即并联、串联、混联（电路中有串联也有并联），以下介绍了电路串联与并联的连接方式，一起来学习下。

究竟什么是串联，什么是并联，二者是一种什么样的排列方式，各自有什么特点和表现？

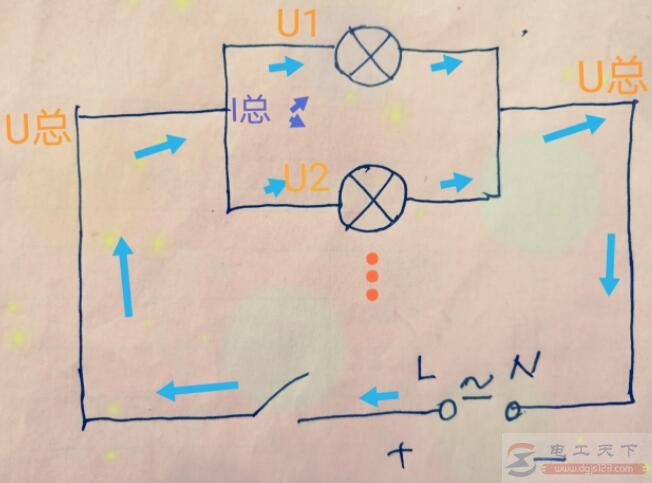

下面这张是并联电路图，就是把多个负载（或用电器）的头和头，尾和尾并在一起，分别接入到电源中，这种接法为并联接法。当然，还可以并联更多的负载进来。

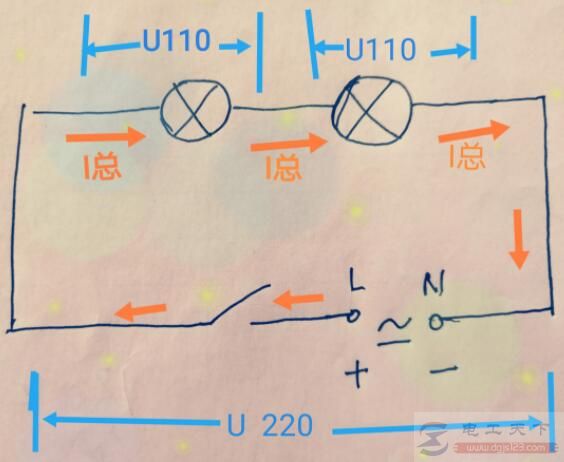

那么，串联电路是什么样的，串联就是把每个负载（或用电器）的头和尾串连在一起，连成一条线，如下图：

那么，电路串联和并联有什么特点，一般从三个物理量来描述它们，分别是电流、电压和电阻。

1、并联电路

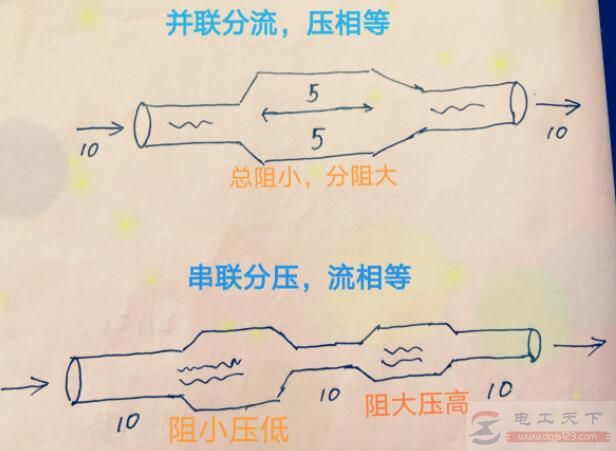

在并联电路当中，干路的总电流等于各分支电流之和，即 I总=I1 I2 …，称为并联分流功能，如下图中一条水管的水流在流动中途遇到分叉水管，假设流进十吨水，分支管大小相同时，分管各自分流五吨水，继续流出汇合后，仍是十吨水流出来，不会多不会少。如果分支管大小不一，与实际中的负载大小不同。那么，A管若流进3吨，B管就流进7吨，此消彼长，总流仍是十吨。

在并联电路中每一个负载两端的电压不变，都为电源电压。

无论是直流还是交流都一样，用电器都是跨接在电源之中：也就是负载的头接火线，尾就接在零线上。如果负载头接电源正极，那么尾就接负极，如此跨接在电源上，每一个负载都是这种接法。
