放大电路中的负反馈与方框图

有关放大电路中的负反馈的定义，反馈放大电路的方框图，放大电路中引入负反馈的原因是什么，负反馈在放大电路中的作用是什么，一起来了解下。

什么是放大电路的负反馈

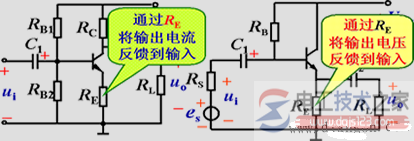

反馈：将放大电路输出端的信号(电压或电流)的一部分或全部通过某种电路引回到输入端。

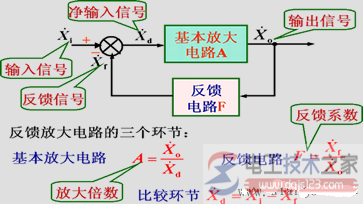

反馈放大电路的方框图

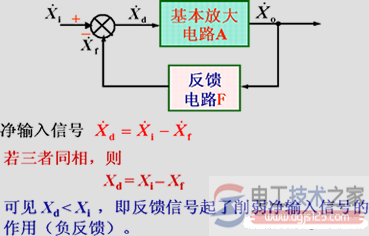

反馈放大电路的方框图

放大电路中引入负反馈的原因

引入负反馈，主要是使放大电路工作在线性区，使输出电压不超过最大输出电压，因为不引入负反馈其电压放大倍数很大，理想化可认为是无穷大，引入之后就降到了很小，但够了。

对放大电路的一些性能的影响：首先，对放大电路的放大倍数与稳定性的影响：以牺牲放大倍数来稳定放大电路，比如没有引入负反馈时放大倍数为Au，变化率为10％，引入1 AF为100的反馈电路，那么放大倍数为Au/（1 AF），但变化率为0.1％；其次，对输入电阻的影响：串联负反馈增大输入电阻1 AF倍，并联负反馈减小输入电阻至1/（1 AF）；对输出电阻的影响：电流负反馈增大输出电阻1 AF倍，电压负反馈减小输出电阻至1/（1 AF）；还能展宽频带：下限频率下降至1/（1 AF），上限频率上升1 AF倍，所以频带更宽。最后可以减小非线性失真等等作用。

负反馈在放大电路中的作用

负反馈在电子线路中有着非常广泛的应用，采用负反馈是以降低放大倍数为代价，目的是为了改善放大电路的工作性能，如稳定放大倍数、减少非线性失真、扩展通频带等，所以在实用放大器中几乎都引入负反馈。

在以往的教学中发现，即使教师对负反馈的概念、反馈的类型等都做了全面的分析，但学生还是掌握得不够好。

分析其原因，主要有以下几个方面。首先，因反馈的概念多，如串联、并联反馈;电流、电压反馈;直流、交流反馈及正、负反馈等不同类型的反馈，导致学生概念的混淆和理解的困难。

其次，反馈的作用范围广，几乎涉及放大器的所有参数。笔者通过多年的教学，揭示出放大器中负反馈的本质。
