555电路4脚悬空时为什么3脚输出高和低电平

时间:2022-12-12作者:佚名

一个采用555时基电路制作的LED闪烁灯电路,当555电路的④脚悬空时,为什么555的输出端③脚还有振荡信号输出,两个LED闪烁。

以下是555电路④脚的使用方法,以下是电路图:

555电路4脚悬空时为什么3脚输出高和低电平

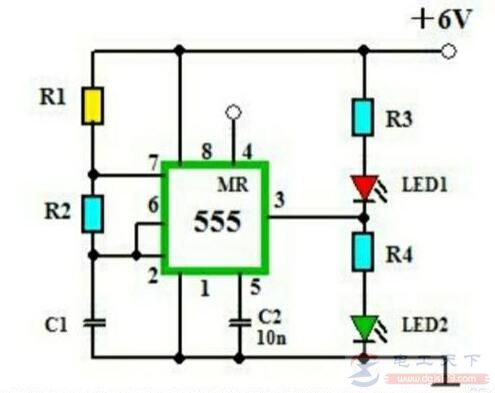

图1:55电路构成的LED闪烁灯电路

上图为一个采用555时基电路设计的LED闪烁灯电路,555电路及其外围接的电阻R1、R2及电容C1组成一个超低频的自激多谐振荡器(R1、R2阻值见提问者给的图片),在正常工作时,555的输出端③脚输出的是矩形波信号,当③脚输出为高电平时,绿色的LED2点亮;当③脚输出为低电平时,红色的LED1点亮,这样两个LED轮流点亮,便会发出红绿交替的闪烁光。
