220v电灯并联时电路图接线方法

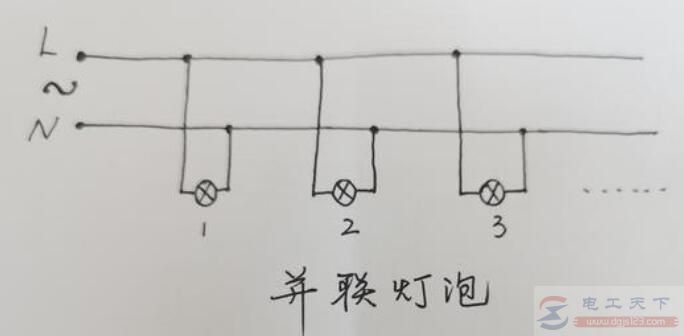

220v电灯并联接电路图

先从电源接出两根主线，一条是火线，另一条是零线。开始接出支线，用一根线接在火线上， 用同样方法将另一根线从零线上接好引出，这两根线分别接到灯泡的两个电极上，即可完成一个灯泡的接法。

使用同样的接线方法，依次接上第二个灯泡，第三个灯泡……以此类推，这些灯泡均并联在220伏的线路中。

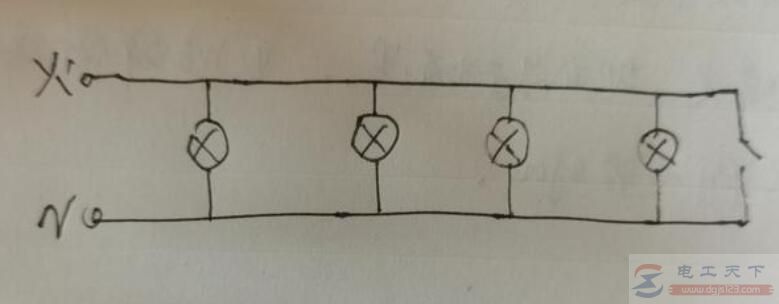

220v电压由一根火线和一根零线组成，将几个电灯分别接在火线，零线上即可。现在很多灯大多采用螺口灯头，灯头螺口中间接火线，灯头内壁螺丝接零线。

把接好的灯头，分别接在火线电源线的火线，灯头零线接电源线的零线。最后，用绝缘胶带粘接好接口，以防止露电引起不必要的触电事故。
