家庭低压供电配电线路的功能与安装图解

有关家庭低压供电配电线路的功能与安装图解，家庭低压供电配电线路分为低压供电进户线路、六层楼配电系统线路与增加自动启动按钮的供电线路等。

一、低压供电进户线路

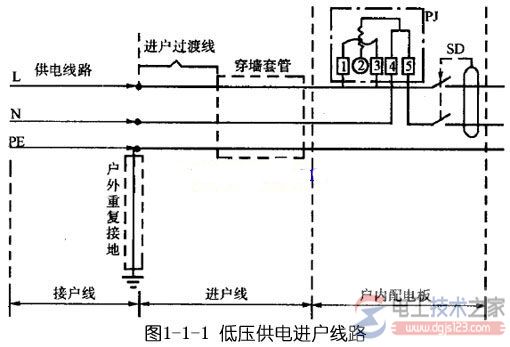

低压供电进户线路如图1-1-1，低压供电进户线路主要由接户线、进户线、电能计量仪表PJ以及漏电保护开关等构成。

二、六层楼配电系统线路

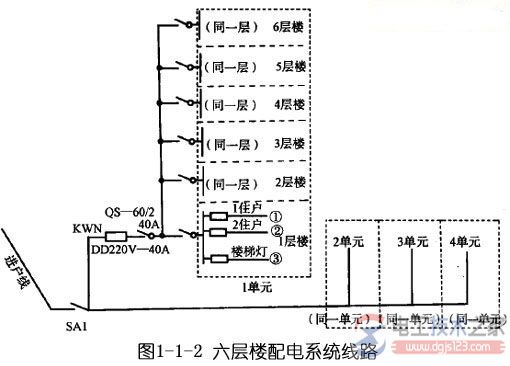

六层楼配电系统线路如图1-1-2所示。

多层楼配电系统的设计问题:

⑴ 进户线的高度：

在架空线或地下电缆进入住宅楼房配电箱时，进户线在墙外进户高度最好选择2.5m左右。

⑵ 进户线的横截面积：

进户线横截面积大小，应保证整个楼房的总用电电流小于所需导线的安全电流，并留有一定的余量。进户线可选用BLX型铝芯橡皮绝缘导线，并沿墙敷设明线或暗线。
