共射极放大电路与二极管稳压电路图

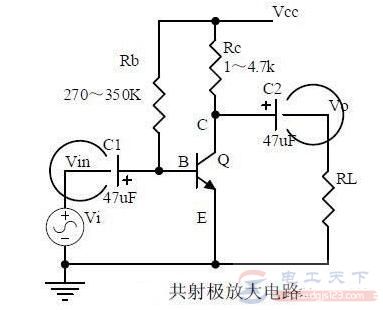

1、共射极放大电路

稳压电路图" width="383" height="310" />

共射电路是放大电路中应用最多的一种三极管接法，信号由三极管基极和发射极输入，从集电极和发射极输出。

该电路的发射极为共同接地端，所以命名共射极放大电路。

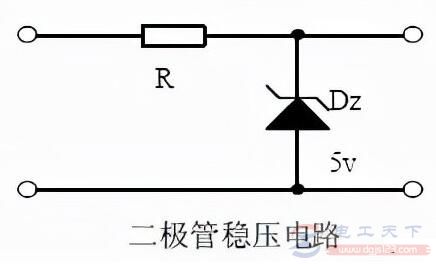

2、二极管稳压电路

稳压二极管，是指利用pn结反向击穿状态，其电流可在很大范围内变化但电压基本不变的现象，制成的起稳压作用的二极管。

稳压二极管并联稳压的输入电压必须大于输出电压，在最大输入电压时，稳压管的最大功耗必须小于稳压管的额定功耗。
