电源滤波器与信号滤波器的电路图

分享二个电路图，一个是电源滤波器电路图，一个是信号滤波器的电路图，比较简单，适合电工初学入门学习，有需要的朋友参考下。

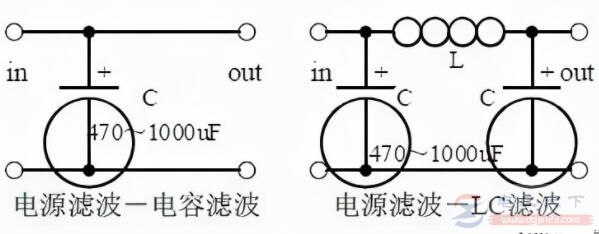

1、电源滤波器

电源滤波是在负载RL两端并联一只较大容量的电容器，因为电容两端电压不能突变，所以负载两端的电压也不会突变，使输出电压得以平滑，从而达到滤波的目的。

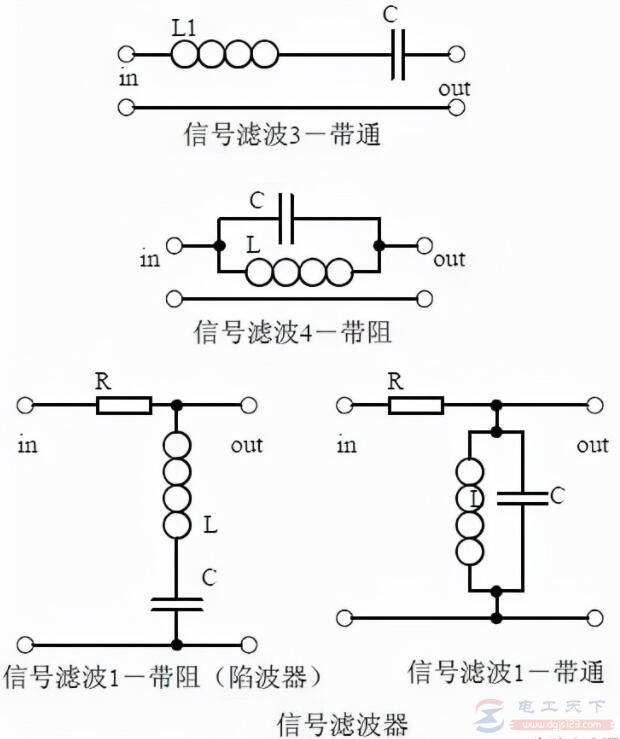

2、信号滤波器

用模拟电子电路对模拟信号进行滤波，基本原理是利用电路的频率特性实现对信号中频率成分的选择。

根据频率滤波时，把信号看成是由不同频率正弦波叠加而成的模拟信号，通过选择不同的频率成分来实现信号滤波。
