LM317稳压电路及输出电压怎么算？
时间：2022-12-12来源：佚名
|

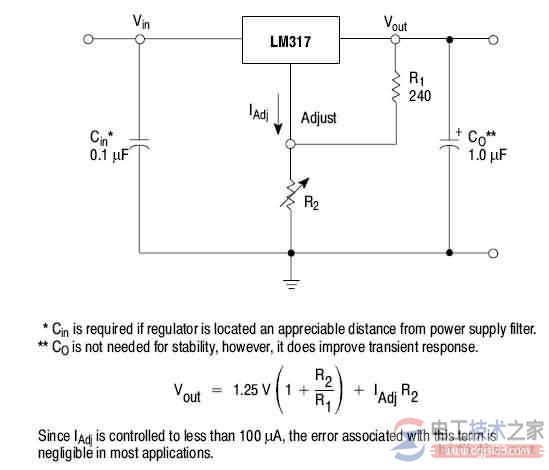

有关LM317稳压电路及输出电压的计算方法，稳压电路及输出电压电路的简单计算公式，需要的朋友参考下。 LM317稳压电路如下：
输出电压的计算公式： Vout = 1.25V x (1 R2/R1) Iadj * R2 由于 Iadj < 100uA, 因此： Vout 约= 1.25V x (1 R2/R1) |
