短路保护电路图2：简易自锁保护电路

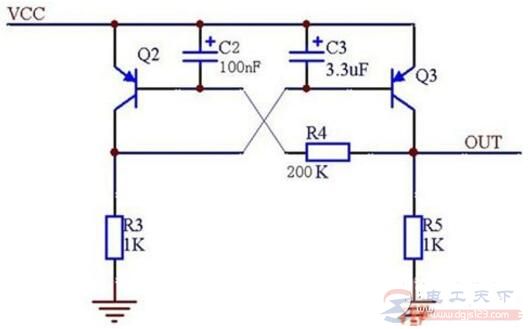

自锁保护电路

以下是一个自锁的保护电路，在短路时Q3极被拉低，Q2导通，形成自锁，迫使Q3截止，Q3截至后面负载没有电压，这时有没有负载已没有关系。

所以，即使拿掉负载也不会有输出，如果要实现拿掉负载后恢复输出，则可以在Q3得CE结上接一个电阻，取1K左右。

C2和c3非常重要，自锁后的重启电路就靠这二个电容，否则会启动失败。

其工作原理为：上电时，电容两端电压不能突变，C2使得Q2基极在上电瞬间保持高电平，使得Q2不导通。C3使得上电瞬间Q3基极保持低电平，使得Q3导通Vout有电压。这样R5位高电平，锁住导通。

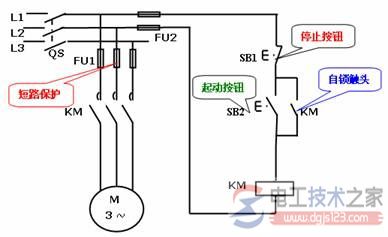

一例最简单的自锁控制电路图

一例最简单的自锁控制电路图 1、最简单的自锁控制：按下启动按钮时，交流接触器吸合并自锁，然后按下停止按钮，交流接触器线圈就会失电。

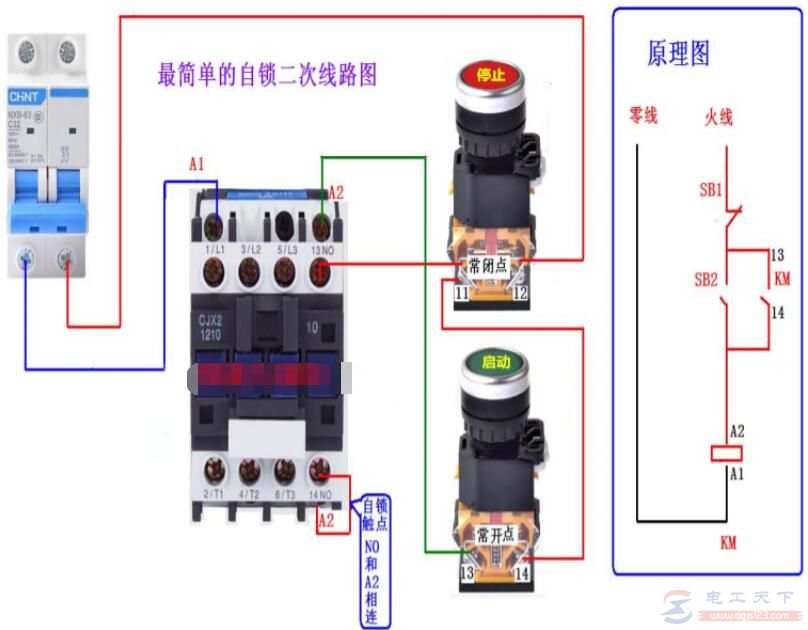

一例简单的自锁电路接线图

分享几个自锁电路的接线图，掌握下自锁电路的工作原理，通电后自锁，自己不断开，需要其它线路来断开，要用接触器中的一组常开触点并接在按扭上做自锁。
