一例接触器连锁点动和长动正反转控制线路

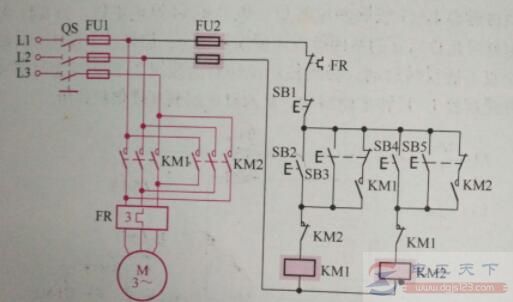

以下是接触器连锁的点动和长动正反转控制线路图：

接触器连锁的点动和长动正反转控制线路，如上图所示。

工作原理：

复合按钮SB3、SB5分别为正、反转点动按钮，由于动断触点分别与正、反转接触器KM1、KM2的自锁触点相串联，所以操作点动按钮SB3、SB5时，接触器KMI、KM2的自锁支路被切断，自锁触点不起作用，只有点动功能。按钮SB2、SB4分别为正、反转启动按钮，SB1为停止按钮。
