应急照明线路的类型与电路功能图解

有关应急照明线路的类型与电路功能图解，应急照明线路主要包括白炽灯应急照明线路，荧光灯应急照明线路与消防应急灯线路等。

一、白炽灯应急照明线路

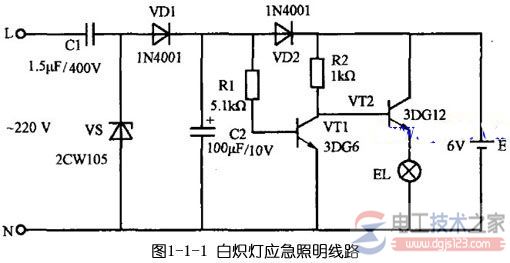

白炽灯应急照明线路如图1-1-1所示。

当市电电网正常供电时，220V的交流市电电压经电容C1压，再经二极管VD1的半整流和电容C2的滤波后，以约90mA的脉冲电流给电池充电。

与此同时，因为晶体管VT1基极加上正偏压而处于导通状态，使VT2处于截止状态，灯泡EL不亮。

一旦市电电网断电，晶体管VT1由导通变成截止，VT2由截止变成导通，灯泡点亮。

二极管VD2的作用是隔离电池和VT1的基极，保证市电一停，VT1转向截止。市电恢复供电后，VT1导通，EL熄灭，电路复位。

图1-1-1中的EL为6.3V、0.15A的小灯泡，电池可用4节1号电池，也可用6V蓄电池。

二、荧光灯应急照明线路

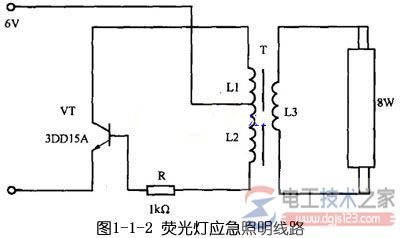

荧光灯应急照明线路如图1-1-2所示。晶体管VT与变压器T的一次绕组构成电感三点式振荡器，将蓄电池的交流电压经变压器的升压作用，在L3上得到较高的交流电压，从而点亮8W荧光灯，作为应急灯使用。

电阻R为晶体管VT的基极偏置电阻，适当调整它可改变逆变输出功率。

制作时，变压器的磁芯可用电视机的行输出变压器的磁芯，L1用Φ0.35mm漆包线绕40圈，L2用Φ0.35mm漆包线绕40圈，L3用Φ0.16mm漆包线绕300圈。晶体管VT选用3DD15A，电阻阻值为1kΩ左右，功率为1/8W。

三、消防应急灯线路
