5W白光LED灯珠恒流驱动电路图

5W的LED灯珠为大功率灯珠，如果该灯珠为白光灯珠，则工作电流可以达到1.5A，不能通过串联限流电阻的方式采用26650锂电池驱动。

锂电池电压不稳定，充满电后电压可达4.2V，容易导致灯珠的驱动电流随电池电压的波动而变化。一般用锂电池驱动大功率LED灯珠皆采用恒流驱动。

以下是一款驱动电流可调的低压大功率LED灯珠恒流驱动电路，如下图所示：

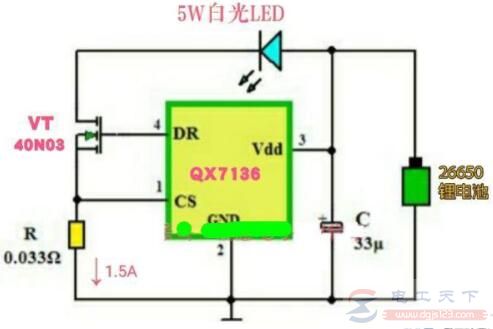

图1：5W白光LED灯珠恒流驱动电路

上图中QX7136是一款常用的低压LED恒流驱动IC，工作电压范围为2.7～6V，驱动电流可通过①脚外接的电阻在10～400mA范围内设定，并可通过外接N沟道MOSFET扩流来驱动更大功率的LED灯珠。该驱动IC内部设有过热保护电路，工作稳定可靠。

由于5W的白光LED灯珠的工作电流可达1.5A，不能直接用QX7136来驱动，这里在QX7136的④脚外接一个N沟道MOSFET来扩大驱动电流。QX7136的①脚为输出电流检测端，可以通过外接电阻R来设定LED灯珠的驱动电流。正常工作时该脚的电压为50mV，故R＝50mV/ILED。若LED的工作电流ILED为1.5A，则R≈0.033Ω。由于R的阻值只有33mΩ，在市场上很难买到，可选用3个0.1Ω的电阻并联来获得这个阻值。

大功率LED灯珠工作时发热较大，一般都是焊接在铝基板上。为了提升散热性能，可以在LED灯珠底部涂抹一些导热硅脂，再焊接在铝基板上。电路中的N沟道MOSFET可选用40N03。
