调幅电路与检波电路入门知识

本文介绍了调幅电路与检波电路的基础知识，常见的连续波调制方法有调幅和调频两种，这里仅介绍调幅和检波电路，涉及到的知识点：调幅电路或调幅器、检波电路或检波器。

广播和无线电通信是利用调制技术把低频声音信号加到高频信号上发射出去的。

在接收机中还原的过程叫解调。其中低频信号叫做调制信号，高频信号则叫载波。

常见的连续波调制方法有调幅和调频两种，对应的解调方法就叫检波和鉴频。

这里先介绍调幅和检波电路。

1、调幅电路

调幅是使载波信号的幅度随着调制信号的幅度变化，载波的频率和相应不变。能够完成调幅功能的电路就叫调幅电路或调幅器。

调幅是一个非线性频率变换过程，所以它的关键是必须使用二极管、三极管等非线性器件。根据调制过程在哪个回路里进行可以把三极管调幅电路分成集电极调幅、基极调幅和发射极调幅 3 种。下面举集电极调幅电路为例。

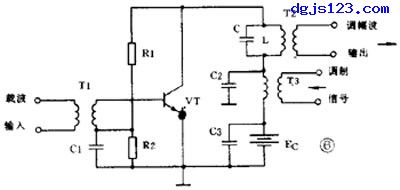

图 6 是集电极调幅电路，由高频载波振荡器产生的等幅载波经 T1 加到晶体管基极。低频调制信号则通过 T3 耦合到集电极中。
