电蚊拍电路构成与工作原理图说明

有关电蚊拍的小知识，介绍下电蚊拍的电路构成，二个简单的电蚊拍的电路组成部分，以及电蚊拍的工作原理是什么，一起来学习下。

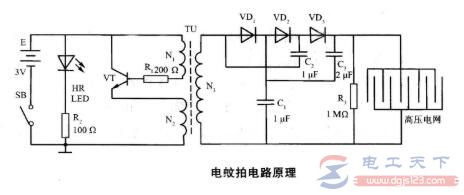

电蚊拍的电路主要由高频振荡电路、三倍压整流电路和高压电网三部分组成。

在电蚊拍工作时，按下电源开关SB，三极管VT和高频变压器TU构成的高频振荡器通电工作，把3V直流电变成18 kHz左右的高频交流电，经TU升压到约600 V，经二极管VD2～VD4、电容C1～C3的三倍压整流升高到l500 V左右，加到蚊拍的金属网上。

当蚊蝇触及金属网丝时，造成电网短路，蚊蝇会被强大的电流击晕、击毙。

在电蚊拍的电路中，红色发光二极管HR和限流电阻R，构成指示灯电路，用来指示电路通断状态，以及显示电池电能的耗损情况。
