pt100温度传感器电路原理图及功能说明

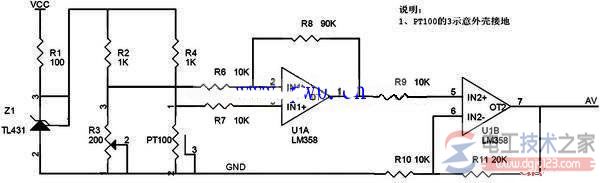

一个pt100温度传感器电路原理图，pt100温度传感器的电路，放大电路采用LM358 集成运算放大器，R2、R3、R4 和Pt100 组成传感器测量电桥。

pt100温度传感器的电路原理图

工作原理：放大电路采用LM358 集成运算放大器，为了防止单级放大倍数过高带来的非线性误差，放大电路采用两级放大，如图 5.1 所示，前一级约为10 倍，后一级约为3倍。

温度在0~100 度变化，当温度上升时，Pt100 阻值变大，输入放大电路的差分信号变大，放大电路的输出电压Av 对应升高。 pt100温度传感器电路原理图

R2、R3、R4 和Pt100 组成传感器测量电桥，为了保证电桥输出电压信号的稳定性，电桥的输入电压通过TL431 稳至2.5V。

从电桥获取的差分信号通过两级运放放大后输入单片机。

电桥的一个桥臂采用可调电阻R3，通过调节R3 可以调整输入到运放的差分电压信号大小，通常用于调整零点。

注意：虽然电桥部分已经经过TL431 稳压，但是整个模块的电压VCC 一定要稳定，否则随着VCC 的波动，运放LM358 的工作电压波动，输出电压Av 随之波动，最后导致A/D 转换的结果波动，测量结果上下跳变。
