一例用光敏电阻与P-MOSFET设计的光控开关电路

光敏电阻与P-MOSFET设计的光控开关电路

用光敏电阻制作一个小装置，该装置在强光下无电流输出，在弱光下有电流输出。其实就是一个简单的光控开关电路，结构比较简单，操作很方便。

以下是一款采用光敏电阻及P-MOSFET设计的光控开关电路，如下图所示：

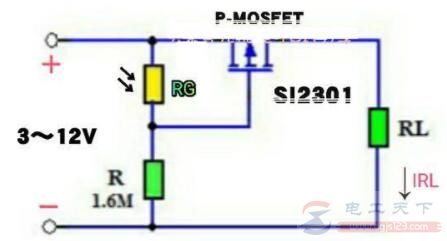

图1：光控开关电路

RG是光敏电阻，SI2301是一款贴片P-MOSFET，作为一个光控电子开关使用。SI2301的漏源电压为－20V，漏极电流为－2.3A，栅极门限电压为－2.5V。
