使用一根导线传递联络信号的线路
时间：2022-12-12作者：佚名
|

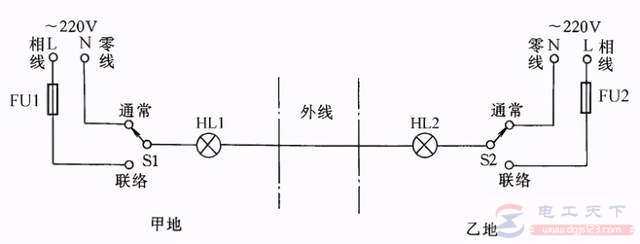

在一些生产过程中，需要两地的生产人员可以传递简单的信息，以此来协调工作。 下图中是用一根导线传递联络信号线路，两地中各有一只双掷开关控制信号灯联络，信号灯分别装在两地，一地装一个。当甲地向乙地发联络信号时，拨动开关S1，乙地的指示灯亮，待乙地完成甲地所指示的任务后，乙地把开关拨至“联络”位置，通知甲地工作已经完成。
图22 用一根导线传递联络信号线路 |
