红外线报警器电路原理图与元器件选择

有关红外线报警器电路原理图与元器件选择，门窗红外线监视防盗报警器的电路原理图，电路主要由红外发射和接收模块、时基集成电路、报警扬声器等组成。

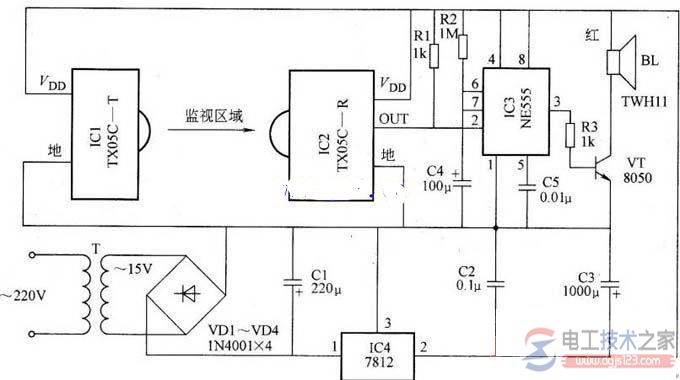

门窗红外线监视防盗报警器的电路原理图，其电路主要由红外发射和接收模块、时基集成电路、报警扬声器及电源电路几部分组成。

电源电路由变压器T、整流二极管、三端稳压集成器IC4等部分构成，输出稳定12V直流电压供整个电路用电。

ICl为红外发射模块，内部由电源管理器件，密码集成电路，红外线调制电路和中功率红外发射二极管等组成，通电后模块正前方透镜小孔即向外发射经密码集成电路调制的红外线。

IC2为配套的红外线接收模块。当无人进人监视区域时，IC2接收到IC1发射的红外线，输出端OUT模块内部的晶体管截止，为高电平，此时由时基集成电路IC3组成的单稳态电路处于复位状态，3脚无输出，报警扬声器BL无声。

如有人进人监视区域，就会阻挡IC1发出的红外线，只要IC2一旦没有收到红外指令，OUT端内部的晶体管导通，即IC3的触发端2脚受到低电平触发，单稳电路立即翻转进人置位状态，3脚输出高电平，VT导通，BL得电工作，就会发出响亮的报警声响。

此时12V正电源通过R2向C4充电，约经2min后，阑值端6脚电平上升到2编/3时，IC3复位，3脚输出低电平，电路就回复到原先的静止状态。
