555触摸定时开关的电路图及原理说明
时间:2022-12-12作者:佚名
|

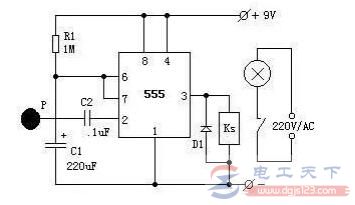

555触摸定时开关 以下是电路图:
集成电路IC1是一片555定时电路,接成单稳态电路。平时触摸片P端无感应电压,电容C1通过555第7脚放电完毕,第3脚输出为低电平,继电器KS释放,电灯不亮。 |
|
