二种555双稳电路的特点

有关555双稳电路的两种，分别是R-S 触发器型双稳与施密特触发器型双稳，详细介绍了这二个双稳电路的元器件构成与工作原理，供大家学习参考。

1、R-S 触发器型双稳

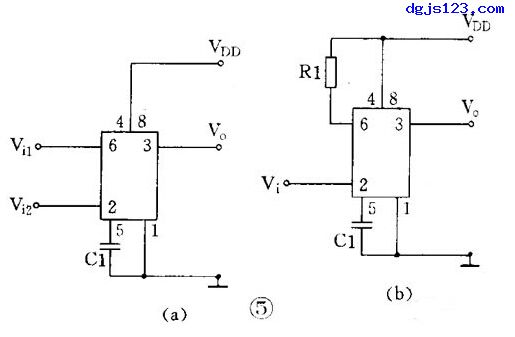

把 555 电路的 6 、 2 端作为两个控制输入端， 7 端不用，就成为一个 R － S 触发器。要注意的是两个输入端的电平要求和阈值电压都不同，见图 5 （ a ）。有时可能只有一个控制端，这时另一个控制端要设法接死，根据电路要求可以把 R 端接到电源端，见图 5 （ b ），也可以把 S 端接地，用 R 端作输入。

有两个输入端的双稳电路常用作电机调速、电源上下限告警等用途，有一个输入端的双稳电路常作为单端比较器用作各种检测电路。

2、施密特触发器型双稳
