二款18650锂电池充电电路的功能说明

有关18650锂电池的充电电路，分享两款简单易制的18650锂电池充电电路，一款是TP4056锂电池充电电路，另一款是TP4057构成的锂电池充电电路，有需要的朋友参考下。

手机充电器输出电压多为5V，而18650锂电池充电的终止电压为4.2V，不能直接用手机充电器来给18650锂电池充电。

以下是两款简单易制的18650锂电池充电电路，供大家学习参考。

1、TP4056构成的1A锂电池充电电路

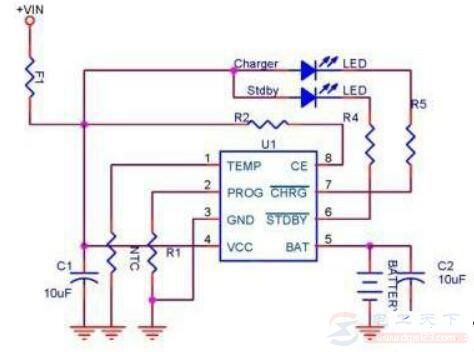

图1：TP4056锂电池充电电路

TP4056是一款线性大电流锂电池充电IC，其⑤脚为锂电池充电端，内部设有防倒流电路，所以不需要外接防倒流二极管，可以直接接锂电池；

②脚所接的电阻决定着充电电流的大小，该电阻取值1.2KΩ时，充电电流为1A；

⑥脚和⑦脚分别为充满指示端和充电指示端。
