单稳态电路与双稳态电路电路原理分析

单稳态电路与双稳态电路的基本知识，什么是单稳态电路，什么是双稳态电路，通过2个用集成块组成的单稳态与双稳态电路，分析下这两种电路的工作原理。

一、单稳态电路

单稳态电路就是只有一种稳定输出状态的电路，如不自锁的按钮开关控制灯泡就是一个最典型、最简单的单稳态电路：不按按钮时，按钮处于抬起位，其常开触点断开，灯泡熄灭。

只有用手按下按钮时，按钮的常开触点闭合，灯泡亮。当手离开按钮，按钮立刻抬起其常开触点恢复断开，灯泡灭。该电路在不触动按钮时总保持熄灭的一种状态，故可称之为单稳态电路。

二、双稳态电路

双稳态电路就是有二种稳定输出状态的电路，如自锁式按钮开关控制灯泡就是一个最典型、最简单的双稳态电路：当不按按钮时，自锁按钮将始终保持它现有状态不变(如处于按下位，灯泡亮，如处于抬起位，灯泡灭)，当用手按一下按钮，按钮将改变它的现有状态：由抬起位变压下或由压下位变抬起，使灯泡由灭变亮，或由亮变为熄灭。即该电路有二个稳态输出：亮或熄灭。故称之为双稳态电路。

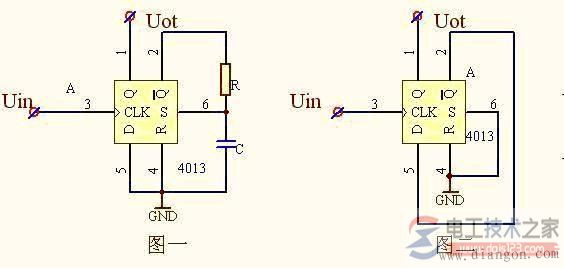

下面画出2个用集成块组成的单稳态与双稳态电路：

电路原理分析：

上图一为单稳态电路，上图二为双稳态电路，这二个电路均是由双D触发器4013组成。在分析这2个电路原理之前，先介绍一下D触发器工作原理：D触发器，它有6个引线端点，其Q为正向输出端，Q为反向输出端，D为数据输入端，R为复位端，S为置位端，其R、S皆为高电位触发有效（即当R或S=1时，会使Q=1或使Q=0）。 clk为控制端，当clk=1时，其上跳沿触发有效，将使输出端Q电位发生变化：如D=0，给clk端输入一正突跳脉冲，将使Q端输出输出为0，如D=1，给clk端输入一正突跳脉冲，将使Q端输出输出为1。

了解D触发器动作原理，就不难分析上面二图的动作原理：

1、图一为单稳态电路，其电路是由D触发器、电阻R与电容C组成，电阻R二端分

别接D触发器的Q端与S端，电容C的二端分别接S端与电源地（GND），4013的R端与D端接电源地（GND）。当接通电源瞬间，其输出可能会有2种输出状态：一种为：Q=1、Q=0，另一种为：Q=0、Q=1，但延时一段时间后该电路达到稳定状态后，其输出只有一种输出状态，即：Q=1，Q=0 。
