一例自激多谐振荡器电路原理图

自激多谐振荡器的电路原理图

分享一个简单的电路图，一个自激多谐振荡器的电路原理图，如下图：

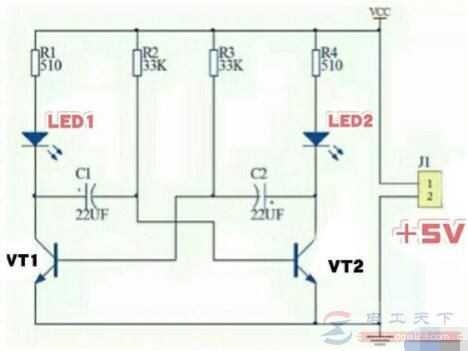

图1：自激多谐振荡器的电路原理图

上图电路中，一般要求三极管VT1、VT2，电阻R2、R3及电容C1、C2的参数尽可能一致，但在实际中不可能完全一样，故这种电路通电后，总有一个三极管是先导通的。

假定三极管VT1先导通，此时LED1点亮，由于电容C1两端的电压不能突变，VT2的基极电压接近地电位，故VT2截止，LED2不亮。
