实例学习用NE555做触摸延时灯电路

如何用单片机设计一些电路，单片机的功能很强大，舍去单片机用Ne555也可以实现一些小电路的设计，这里实现一个小的触摸延时电路，若结合继电器则呆以控制家里的电灯等设备。

以下是电路原理图：

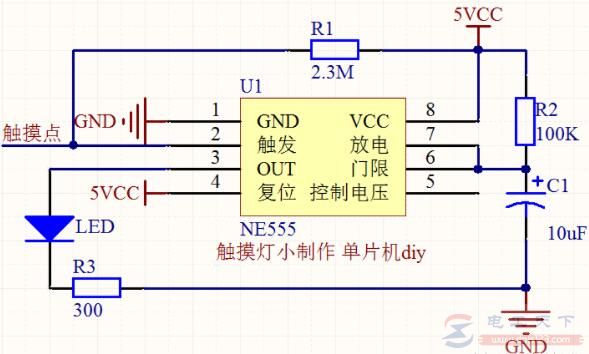

图1：触摸灯原理图

以上使用的元件有NE555芯片、LED、三种不同大小的电阻、电容10uf、还有一个触摸点，这个触摸点可以用一个贴片来代替，今天是用排针来制作的，使用5V电源，如果没有则可以用3节5号干电池串联得到。

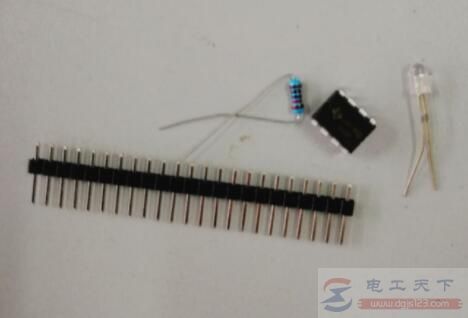

图2：使用材料

以上用到的部分材料，那个黑色的芯片既是NE555，功能用处非常大，最长的那个黑色的东西是排针，这里当做触摸点还有电源插座，剩下的LED还有电阻大家都熟悉了吧，还有一个电容没有往上面拍，如果想做一个比较好看，可以找一个洞洞板把电路焊接到上面。
