555定时器实现单稳类电路的三种工作方式

有关555定时器的知识，介绍了555定时器实现单稳类电路的几种工作方式，共有三种，第一种是人工启动单稳，第二种是脉冲启动型单稳，第三种是压控振荡器单稳电路，一起来看下。

555定时器单稳工作方式

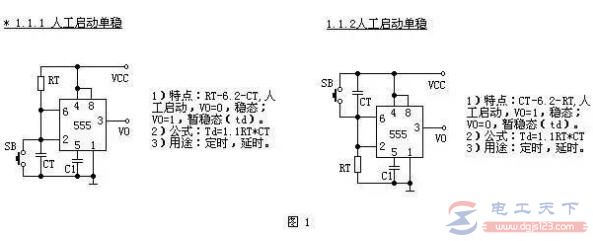

第1种：人工启动单稳

因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。其输入端的形式，即电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

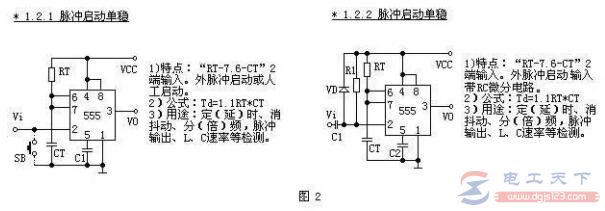

第2种：脉冲启动型单稳

分为2个不同的单元。输入特点都是“RT-7.6-CT”，都是从2端输入。1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

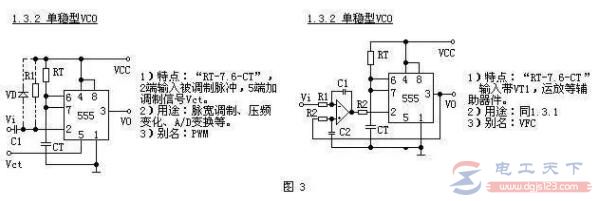

第3种：压控振荡器

单稳型压控振荡器电路有很多，都比较复杂。为简单起见，只把它分为2个不同单元。不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

下图中列出了2个常用电路：
