一文看懂气动电磁阀的工作原理图

有关气动电磁阀的知识，在电气线路中经常会见到气动电磁阀的身影，其主要工作原理是利用电磁线圈产生的电磁力作用，以此来推动阀芯切换，实现气流的换向，下面具体来了解下。

气动电磁阀里有密闭的腔，在不同位置开有通孔，气动电磁阀的每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪一面的磁铁线圈通电阀体就会被吸引到哪一边。

气动电磁阀通过控制阀体的移动，来挡住或漏出不同的排油的孔，而进油孔处于常开状态，液压油会进入不同的排油管，通过气动电磁阀油的压力来推动油刚的活塞，通过控制气动电磁阀的电磁铁的电流，从而控制整个电磁阀的机械运动。

在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向，其主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

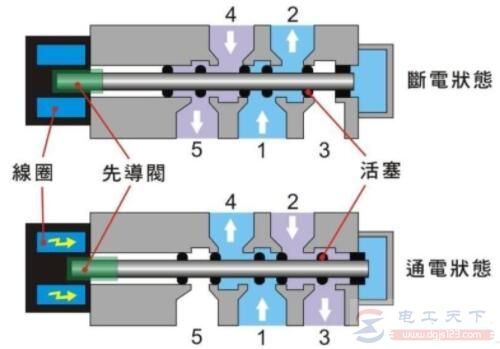

图1：二位五通电磁阀剖视图
