电磁阀图形符号的含义详解

有关电磁阀图形符号的含义详解，电磁阀符号是指对电磁阀功能进行描述的示意图，各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

示例及说明：

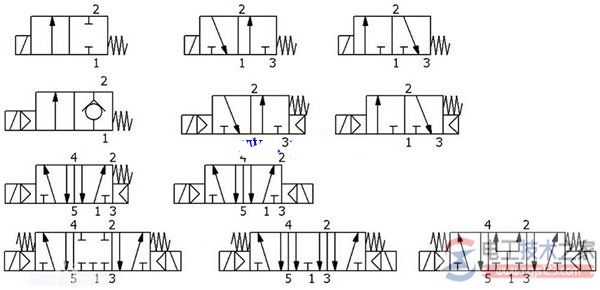

附图：从上至下从左到右分别是

直动式：两位两通，两位三通常通，两位三通常断

先导式：两位两通，两位三通常通，两位三通常断

两位五通单电控，两位五通双电控 【电磁阀图形符号的含义详解】

三位五通中封，三位五通中泄，三位五通中压

电磁阀符号解释
