大隈OKUMA系统集成稳压电路不良引起的故障维修

大隈OKUMA系统集成稳压电路不良引起的故障维修

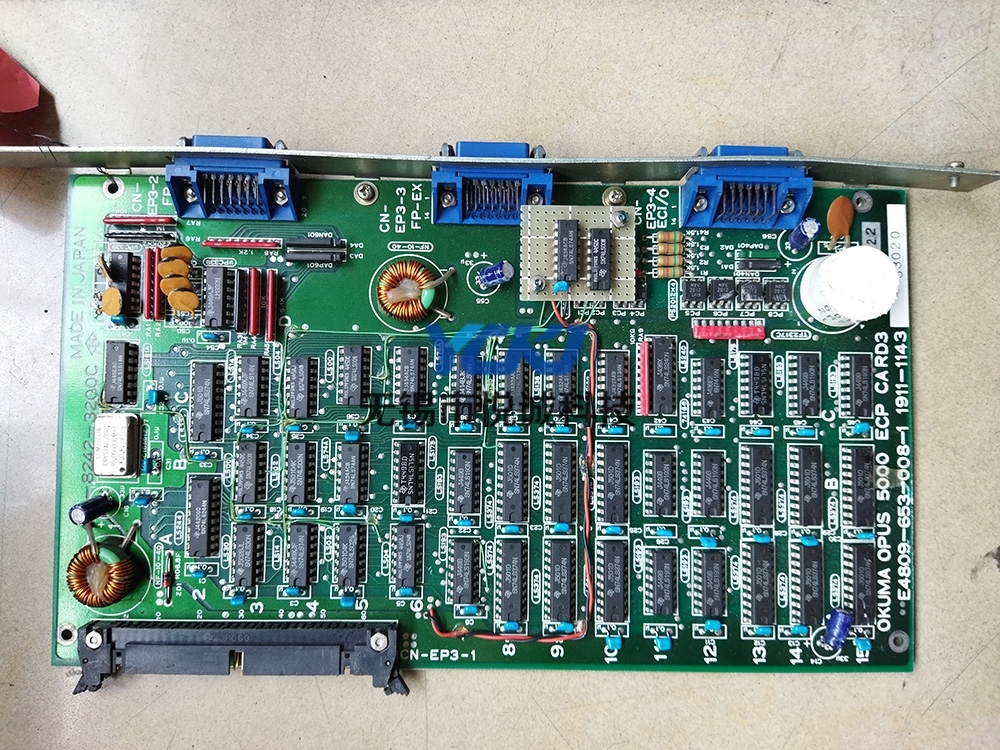

故障现象:某配套大隈OKUMA系统的数控车床,在自动加工过程中,突然停电;重新起动机床,系统无法起动。

分析及处理过程:经测量检查,该机床故障是OKUMA系统的电源模块中的 5.5V辅助控制电压不良引起的。根据测绘的原理图分析,故障原因是由于电源模块上的集电稳压电路AI(LM317)不良引起的，更换LM317后机床恢复正常工作。

故障现象:某配套大隈OKUMA系统的数控车床,在开机时由于车间突然断电,引起停机;重新开机后,系统无法起动。

分析及处理过程:经检查与测量,发现该机床OKUMA系统的电源模块上的 5V电压空转时为5V(正常),但在开机后仅为2.3V,表明电源模块不良。通过现场测绘系统电源模块的电气原理图，并根据原理图用示波器逐级测量、分析开关电源的信号波形,最终确认故障原因是由于开关电源的驱动管Q2不良引起的,更换同规格大功率管后,故障排除,机床恢复正常。
