漏电开关的动作原理及开关跳闸原因

有关漏电开关的动作原理，以及开关跳闸原因，漏电开关是用来防止漏电事故的发生，漏电保护器按脱扣方式不同分为电子式与电磁式两类，一起来了解下。

漏电保护器的主要部件是个磁环感应器，火线和零线采用并列绕法在磁环上缠绕几圈，在磁环上还有个次级线圈。当同一相的火线和零线在正常工作时，电流产生的磁通正好抵销，在次级线圈不会感应出电压。

如果某一线有漏电，或未接零线，在磁环中通过的火线和零线的电流就会不平衡，而产生穿过磁环的磁通，在次级线圈中感应出电压，通过电磁铁使脱扣器动作跳闸。

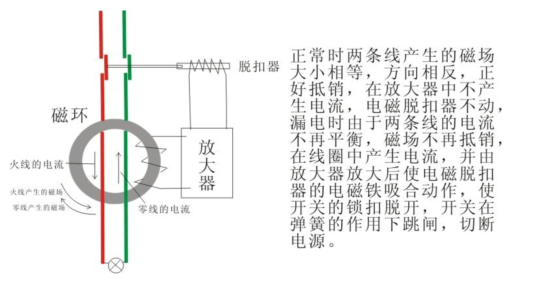

单相线路的示意图，三相或三相四线线路的原理相同。

漏电开关是用来防止漏电事故的发生，从而为人民安全带来保障，了解漏电开关的基本原理，显得尤为重要。

漏电保护开关的动作原理：在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。

有些电子设备如节能灯等工作时产生谐次波，由于各次谐波在铁芯中形成的磁通矢量和由于铁芯的磁滞作用而不能为零，于是就出现了类似漏电的假象，使漏电保护器频繁跳闸。

漏电将火线零线同时穿过一个O型磁环作为初级，次级用N匝输出去推动一个电磁机构，电磁机构动作则脱扣。原理是正常情况下火线和零线上的电流流进等于流出，所以感应出来的次级电压也为零，当火线或零线有一根线对地有接地电阻或短路，则 火线和零线上的电流出现电压差，通过次级感应出来，当到一定的差值就推动电磁机构脱开主回路。
