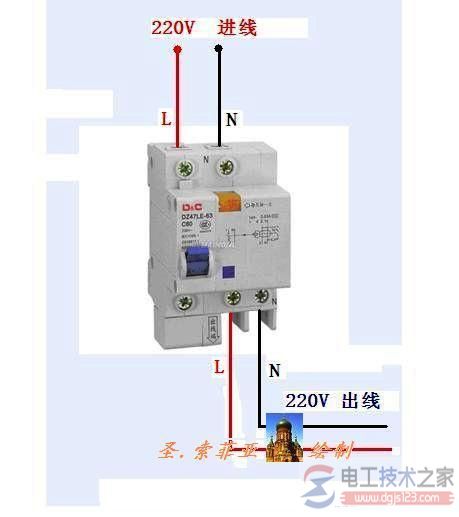

漏电保护空气开关原理与接线图

有关漏电保护空气开关的工作原理，漏电保护空气开关接线图，以及接线用截面导线的数据等，供各位电工朋友学习参考。

1、电子式多功能型漏电断路器：由零序电流互感器（感测部分），运算控制器（控制部分)和电磁脱扣器（动作，执行部分）组成。 被保护的主电路所有相，零线都穿过零序电流互感器的铁芯，组成零序电流互感器一次侧。

根据基尔霍夫电流可知，任一时刻，流入任一节点的电流恒等于流出此节点的电流，即任一时刻，流入（出）某节点的电流矢量和为零。

零序电流互感器的工作原理是：感测一次侧中瞬时电流的矢量和是否为零，当被保护的电路出现绝缘故障时，负载侧有对地泄载电流，即零序电流互感器的矢量和不为零，零序电流互感器二次绕组中便产生互感电压，该信号经过运算控制器运算后，当泄漏电流达到整定动作值时，驱动晶闸管，接通电磁脱扣器电源，电磁脱扣器吸合，使断路器跳闸，从而达到漏电保护器的作用。

根据漏电断路器的工作原理可知，漏电断路器对于同时接触两相的两相触电，不能保护。

2、电磁感应式漏电断路器，就是绕铜丝的线圈会有磁性。漏电开关的关电动力正是来自这个磁力。开关的上下各一个线圈（火线和零线各接一个），通常在正确使用电器时零火线都有电流通过，上下两个线圈都有磁性平衡力。

因此，开关不自动断开，一旦发生漏电（漏电的就是火线通过一个导电物体而不回流零线，比如人触电就是火线的电流通过人体再流入地面）火线有电流通过，但由于没回路零线是没有电流通过的，所以只有火线的线圈发生电磁感应产生磁力将断电开关打下达到切断电源的作用。
