一文看懂怎么正确使用漏电保护器

如何使漏电保护器正常工作，使其发挥应有的作用，除了提高产品质量保证可靠运行外，与被保护线的质量和漏电保护器的安装方式有很大关系，如何正确使用漏电保护器，下面来了解下。

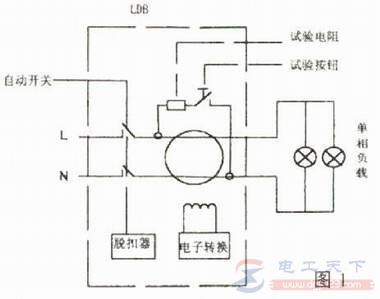

图1为漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。

当被保护电器与线路发生漏电或有人触电时，就会产生一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。

漏电保护器工作原理比较简单，但实际使用中会出现很多错误，造成不必要的误动或拒动，以下介绍几个实际使用中的案例，帮助大家正确使用漏电保护器。

图2是因安装人员的不规范接线，将插座的零线N端子误连接上保护接地(PE)端子，如图2中b，当使用该插座时，电流不经过零线而经过保护接地线返回电源，造成漏电保护器动作。改正方法见如图2中a。

图3误用三相三线制漏电保护器，因零线不经过漏电保护器，漏电保护器检测到的不是漏电电流而是三相不平衡电流，故在三相线路中只要有一相接通任意负载，电流就远远超过漏电动作电流而跳闸，改正方法是将漏电保护器换成三相四线漏电开关。
