漏电保护器原理_漏电保护器的接线图接线方法

有关漏电保护器的工作原理，漏电保护器的接线图与接线方法，漏电保护器的安装与连接注意事项，以及漏电保护器在TN系统中的三种接线方式。

家装电路安装中，漏电保护器是必不可少的，如何看懂漏电保护器的接线图呢？

本节(电工技术之家 www.gdzrlj.com)小编就为大家带来漏电保护器的原理，以及漏电保护器的接线图，一起来看看吧。

一、漏电保护器的原理

漏电保护器由脱扣电路、过载保护器装置和漏电触发电路三部分组成。

过载保护装置由双金属片构成的热元件EHl、EH2组成。

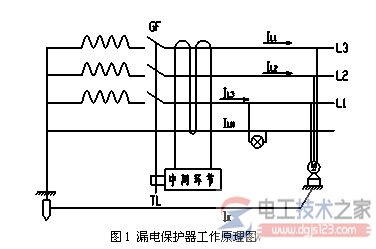

将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。

当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。

当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。

因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

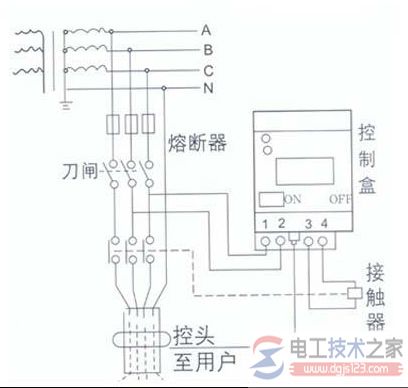

二、漏电保护器的接线图

漏电保护器的正确接线方式有一个系统叫TN，指的是配电网的低压中性点直接接地，电气设备外露可到店的部分通过保护线与该接地点连接。

三、TN系统可以划分成三种接线方式

TN25系统：整个系统的中性线与保护线分开连接。

TN 2C系统：整个系统的中性线与保护线是合一的。

TN 2C2S系统：整个系统干线部分的前一部分保护线与中性线是共用的, 后一部分是分开的。
