漏电保护器的工作原理，漏电保护器的安装配置方法

本文介绍了漏电保护器的工作原理，漏电保护器的安装与配置方法，通过售后服务器的例子，来了解漏电保护器的安装与应用，需要的朋友参考下。

一、漏电保护器的工作原理

但如何使漏电保护器正常工作，发挥应有的作用，除提高产品质量保证可靠运行外，与被保护线的质量和漏电保护器的安装方式有很大关系。

1、当电气设备发生漏电时，出现两种异常现象：一是，三相电流的平衡遭到破坏，出现零序电流；二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。

2、零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。当一次线圈有剩余电流时，二次线圈就会感应出电流。

3、漏电保护器工作原理将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。

由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体？大地？工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。

因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。来自：电工技术之家

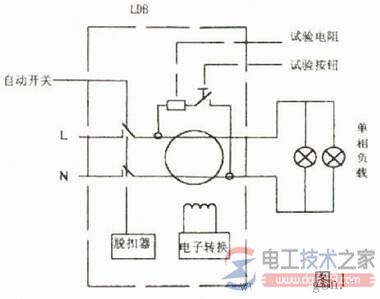

图1是漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。

当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。
