三相电动机正反转控制线路电路图

有关三相电动机正反转控制的线路图，包括接触器联锁正反转控制线路，按钮联锁正反转控制电路图，三相电动机正反转控制电路（按钮、接触器复合联锁），以及相关问题与解决方法。

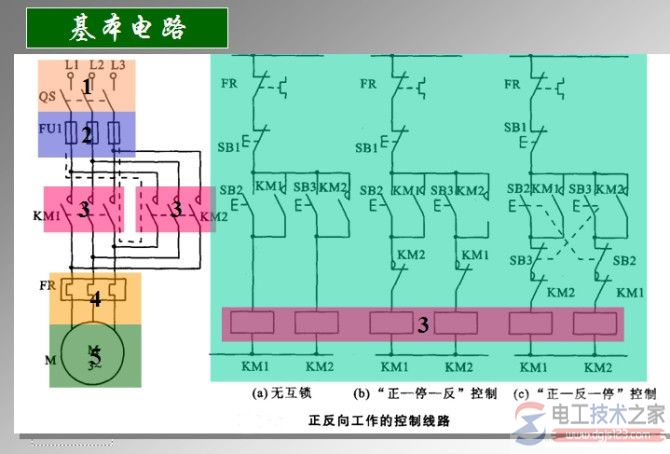

如下图：

正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；电梯、起重机的上升与下降控制等场所。

电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调。

由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁和接触器联锁的双重联锁正反转控制线路（如原理图所示）。

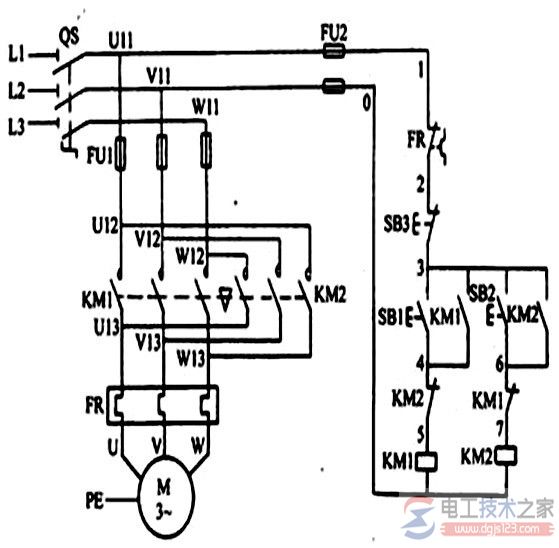

1、接触器联锁正反转控制线路

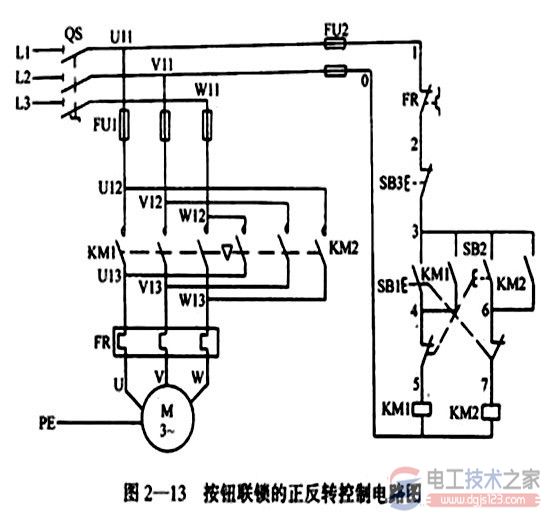

2、按钮联锁正反转控制电路图

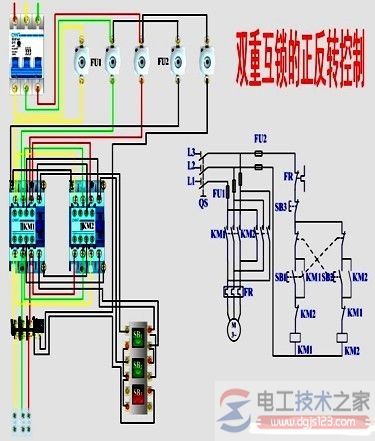

3、三相电动机正反转控制电路（按钮、接触器复合联锁）

接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。

双重联锁正反转控制线路则兼有两种联锁控制线路的优点，操作方便，工作安全可靠。
