接近开关与光电传感器接线图图解

有关接近开关与光电传感器的接线图，主要包括传感器DC二线原理图、传感器DC三线接线图、传感器DC四线接线图、传感器交流两线接线图、传感器AC两线串联示意图等。

1、传感器DC二线直流

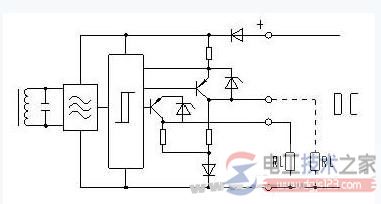

2、传感器DC二线原理图

1、接线电压：10-30VDC(10-65VDC)

2、常开触点(NO)或者常闭触点

3、不分NPN和PNP

4、具备短路保护

5、漏电流小于等于0.5mA

6、电压降小于5V

7、两线直流传感器不能串联或者并联连接

传感器DC三线接线图

传感器DC三线原理图

1、接线电压：10-30VDC(10-65VDC)

2、常开触点（NO）或者常闭触点

3、电压降小于1.8V

4、具备短路保护和极性保护

当三、四线传感器串联时，电压降相加，单个传感器准备延时时间相加。

传感器DC四线接线图

传感器DC四线原理图

1、接线电压：10-30VDC(10-65VDC)
